手持式配电终端测试仪视频-手持式配电终端测试仪|朔州市|山阴|应县|阳泉|太原|运城|吕梁|晋中|忻州|晋城
更新时间:2025-06-08 10:46:11
Tags: 电容电流测试仪

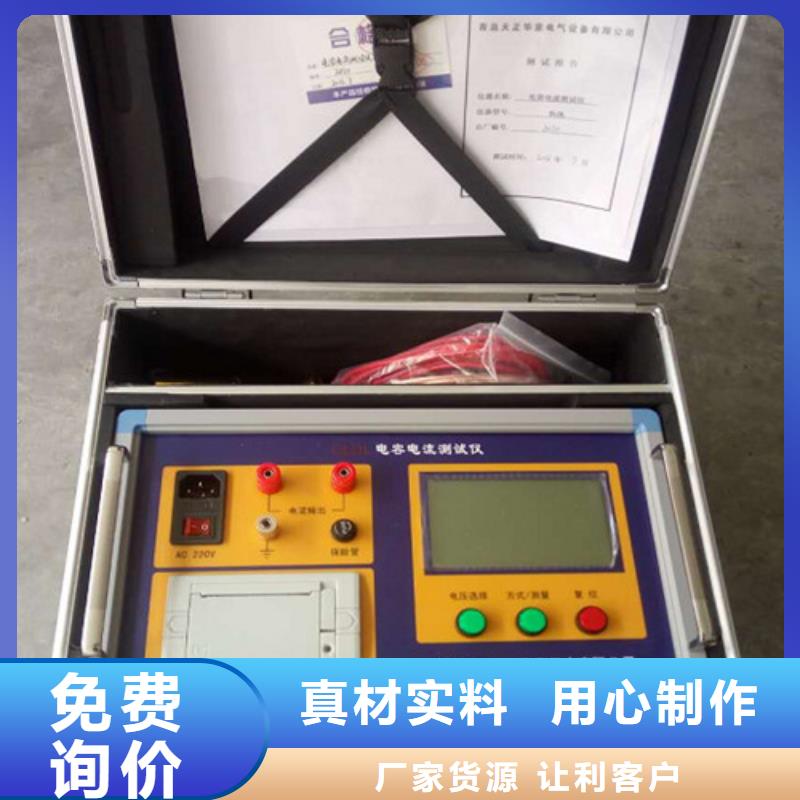

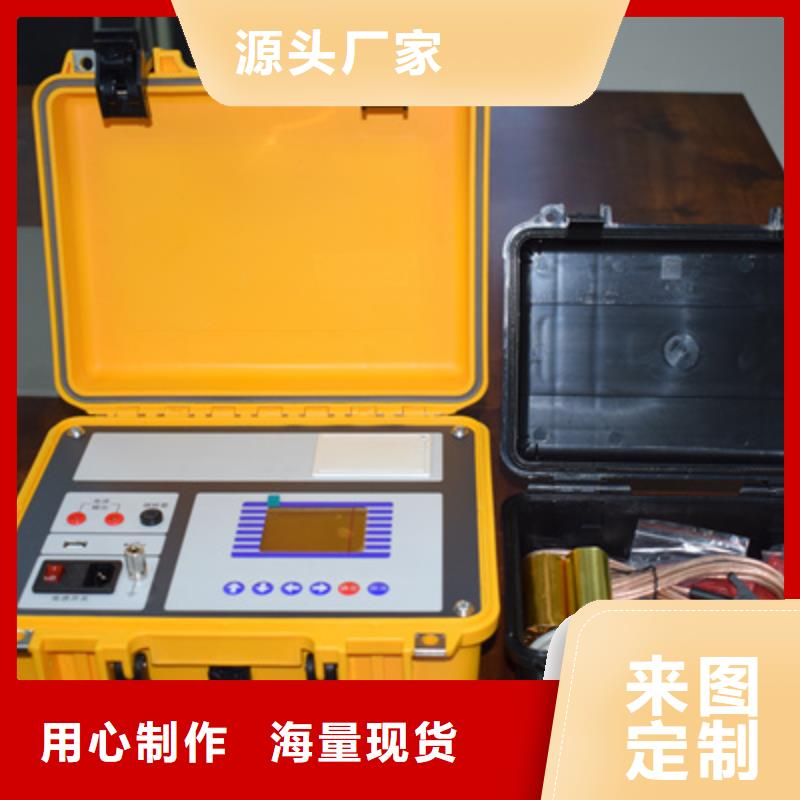

深入了解电容电流测试仪产品,一部视频就够了,快来观看!
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 4 |
产品颜色 | 白 |
质保时间 | 3年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |
范围 | 总部设立于【],服务网络覆盖山西省 朔州市 太原市、大同市、长治市、晋城市、阳泉市、晋中市、运城市、忻州市、临汾市、吕梁市 朔城区、平鲁区、山阴县、应县、右玉县、怀仁市等区域。 |

电容电流测试仪,欢迎浏览【天正华意电气设备(朔州市分公司)tianzh3611-15】发布的产品信息,kF2ReAqMC如果您对【天正华意电气设备(朔州市分公司)tianzh3611-15】产品感兴趣,欢迎拨打站预留的电话进行咨询。联系人:杨经理,地址:平度市平安路2号。

电容电流测试仪从变压器中性点测量配网电容电流的方法1、测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似,具备补偿电容组中性点异频信号注入法的所有特点。注:变压器中性点异频信号注入法,需要一个外置单相电磁式电压互感器,为了提高测量精度,可选用精度较高的电压互感器,电压互感器变比为(UL电压互感器额定高压);测试仪的参数设置中“PT方式”应选择“1PT”。2、测量原理变压器中性点异频信号注入法测量原理如见图5。图5变压器中性点异频信号注入法原理图图5中:PT:外接单相电磁式电压互感器Tr:变压器35kV侧绕组,或是10kV系统的接地变,O为变压器中性点Ca、Cb、Cc:系统三相对地电容AX、ax: PT的一、二次绕组,电压互感器变比为(UL电压互感器额定高压)3、测量步骤1 查看不接地系统的接线方式和运行方式,系统所有线路均已投入。2 现场已配置消弧线圈的,根据接线方式和运行方式,退出与被测系统有电气联系的所有消弧线圈。3 外置单相电压互感器置于绝缘垫上,高压尾端、低压尾端和外壳分别一点接地。4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上,且与互感器的距离不小于2m(10kV)和3m(35kV),电容电流测试仪外壳应可靠接地。5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处,利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6 单相电压互感器周围设置围栏,围栏与互感器的距离不小于0.7m(10kV)、1m(35kV),向外悬挂“止步、高压危险”标示牌。7 测试人员位于绝缘垫上开始测试。

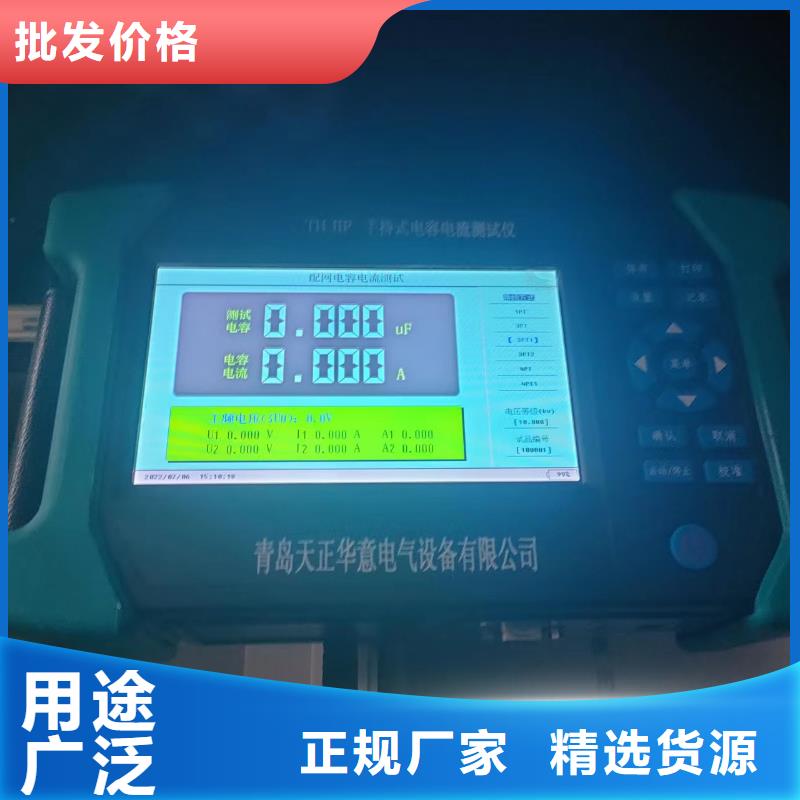

电容电流测试仪操作使用说明7.1 测试接线在测量前,仪器外壳应可靠接地,电流输出线连接至PT二次绕组。7.2 智能电量管理仪器在长时间未操作时,自动调暗液晶背光,并发出提示音提示用关闭仪器电源。7.3 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后,正常时指示灯为常亮,缺纸时指示灯闪烁。按一次按键,打印机走纸。 打印机自检:在仪器电源关闭的情况下按住按键不放,同时给仪器上电,即打印出自检条。打印机换纸:扣出旋转扳手,打开纸仓盖;把打印纸装入,并拉出一截(超出一点撕纸牙齿),注意把纸放整齐,纸的方向为有药液一面(光滑面)向上;合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。 7.4 操作说明所有测试线接好以后,打开电源开关,仪器初始化后进入“主菜单”屏(见图4)。顶部状态栏显示当前日期、时间;底部状态栏显示软件版本号、硬件版本号、零序3U0电压和装置编号;中间为仪器型号名称以及可选的功能菜单。按上下键选择相应的功能菜单,按“确认”键进入所选功能菜单;“厂家参数设置”菜单为场内调试用,不对用户开放。

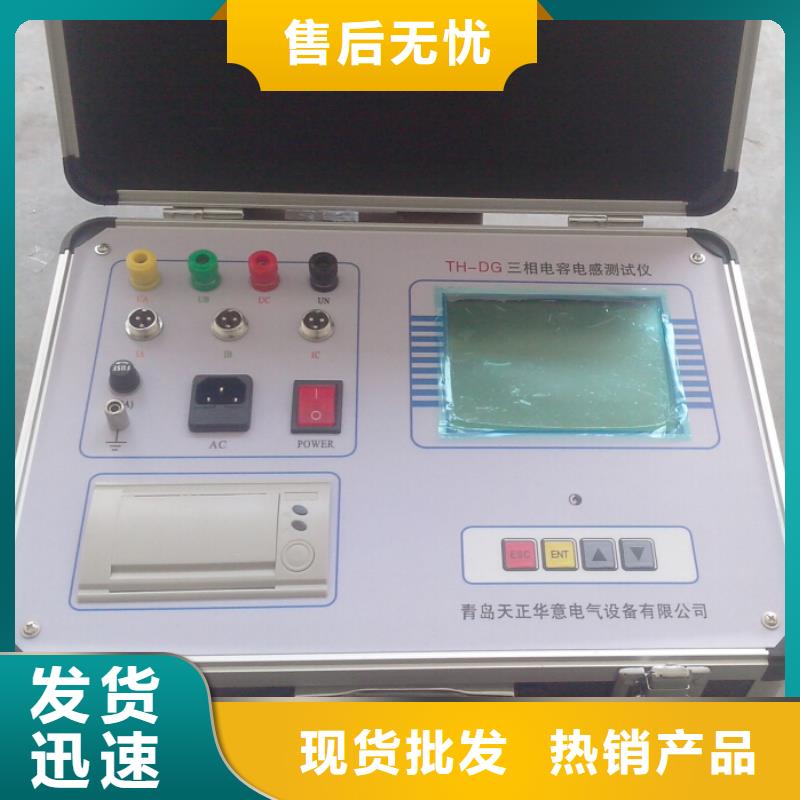

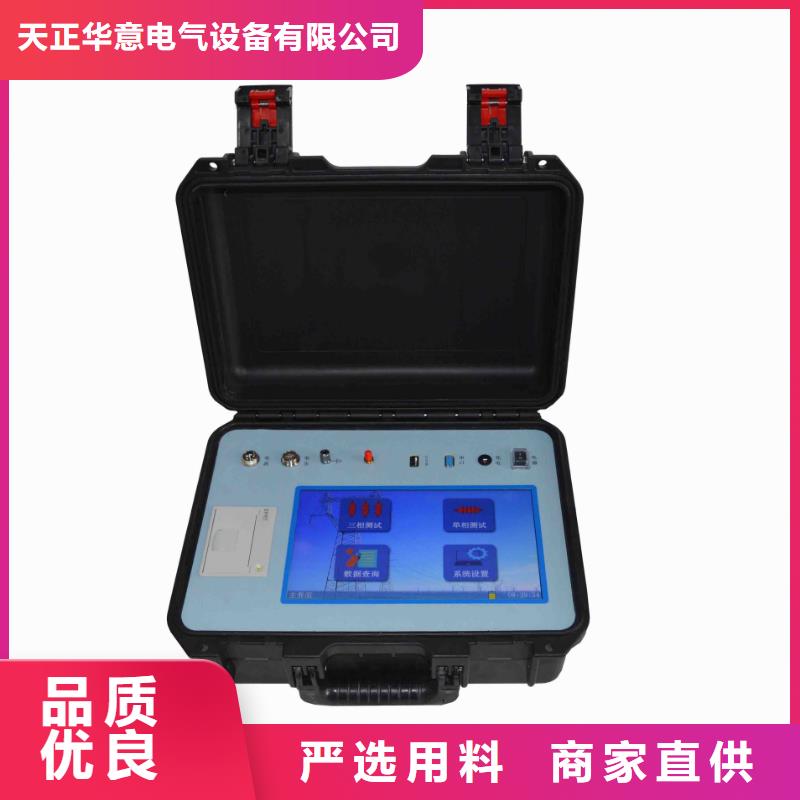

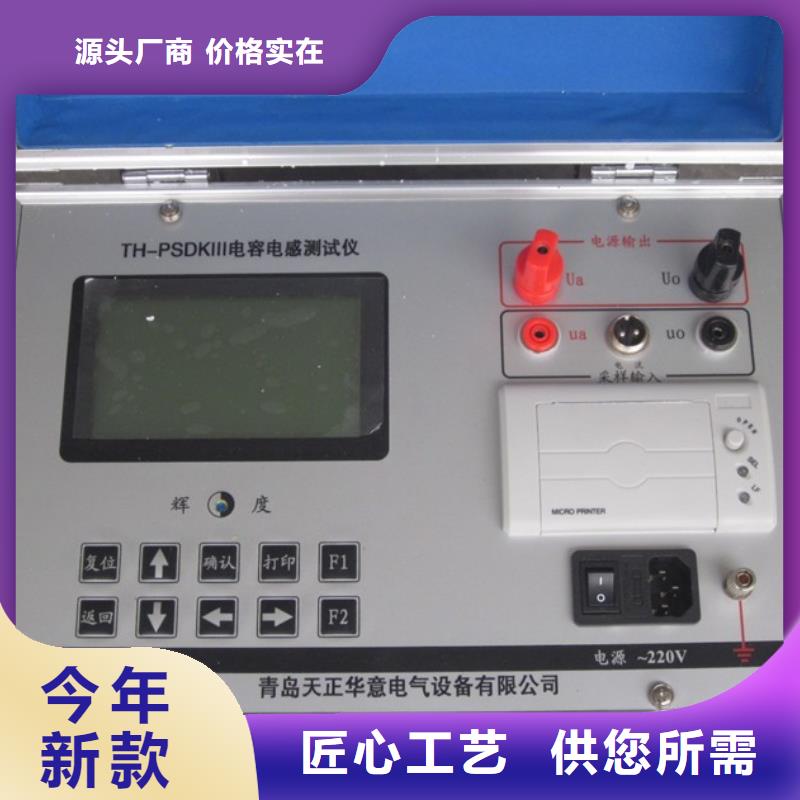

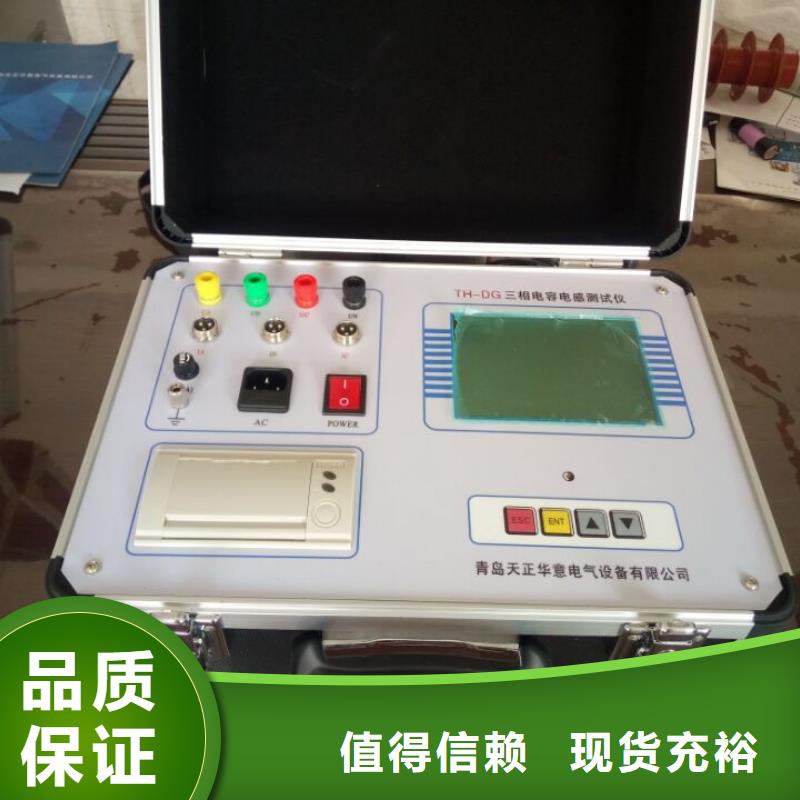

电容电流测试仪电容测量接线图在Y型电容测量的基础上,将黑色测试线(N线)卡在电容器中性点处。5.5 电感测量图6-1 电感全自动测量接线图 图6-2 电感手动测量接线图当电感N相连接在一起时,按照图6-1接线,采用自动测量;当电感N相独立时,按照图6-2接线,采用手动测量,并依次切换至NB、NC处。5.6 参数测量图7 参数测量接线示意图电源采用A、N相输出,电流卡钳根据需要选择性接入。6.操作说明按开关键开机,进入测试主界面,根据需要选择对应的测量模式,测量模式包括:并联电容测量、△型电容测量、Y型电容测量、YN型电容测量、电感测量及参数测量。图8 操作模式选择界面操作主界面下点击时间可修改系统时钟信息6.1 并联电容测量操作说明图9 并联电容启动总电流、总相位、总阻抗、总电容为内部CT与采样电压的测量值及计算值;支电流、支相位、支电容为外部电流钳与采样电压的测量值及计算值;并联电容测量时电流钳方向自动校正,正向、反向对测量结果无影响;按照帮助—接线示意要求,连接好测试线,系统自动测试,测试过程为:1 设置组别及相别;2 系统以A、N相输出,预检电容器组的并联电容值;2 根据预检值,实际加压,内部电流互感器测量流过整个并联电容器的电流,外部互感器测量流过单只电容器的电流;3 待支电容(红色字体部分)数值稳定后按对应编号键暂存电容测试结果;4 如果需要停电更换外部电流钳位置,请按暂停键,待更换完成后按继续键,否则直接更换,重复3步骤;
